Сочетание каменных стен и окон ПВХ часто вызывает сомнения у владельцев домов: одни опасаются, что пластик испортит эстетику фасада, другие — что холодный камень сведёт на нет теплосберегающие свойства стеклопакета. На самом деле достаточно заказать окна ПВХ с необходимыми параметрами: класс профиля не ниже А, замкнутое армирование, стеклопакет с количеством камер, соответствующим климату вашего региона (от двухкамерного в средней полосе до трёхкамерного на севере), — и тогда узел примыкания к каменному проёму будет работать безотказно.
Цель этой статьи — провести вас от выбора первого ПВХ-профиля до финишного обрамления окна камнем, исключив ошибки на каждом этапе. Вы получите экспертную инструкцию, основанную на ГОСТ 30971, рекомендациях производителей фурнитуры и реальном опыте монтажа в домах с каменной отделкой.
- Конструкция окна ПВХ: что нужно знать владельцу каменного дома
- ПВХ-профиль и армирование
- Стеклопакет под каменные стены: теплосбережение и защита от перегрева
- Сравнение стеклопакетов
- Фурнитура и уплотнения — комфорт и герметичность
- Эстетика и интеграция: как «подружить» пластик и камень визуально
- Ламинация и коэкструзия
- Конструкция створок для каменных порталов
- Монтаж окон в каменный проем: технология «тёплого монтажа»
- Подготовка проема и особенности четверти
- Узел примыкания по ГОСТ 30971
- Механическое крепление в твердых стеновых материалах
- Отделка проема камнем: внутренние и наружные решения
- Внутренние каменные откосы и подоконники
- Наружное обрамление окна камнем
- Проверка и приемка: показатели качества и энергоэффективности
- Типичные ошибки при остеклении каменных домов
- Заключение
Конструкция окна ПВХ: что нужно знать владельцу каменного дома
ПВХ-профиль и армирование
Для проёмов в массивных каменных стенах жёсткость оконного блока критична. Выбирайте профиль класса А по ГОСТ 30673: толщина внешних стенок — 3,0 мм. Именно такая конструкция способна нести тяжёлые двухкамерные стеклопакеты и сопротивляться деформациям, которые может передавать проём при осадке или температурных подвижках кладки.
Внутри пластиковой оболочки обязательно должно находиться армирование — стальной вкладыш. Для стандартных проёмов используют оцинкованную сталь 1,5 мм; при площади остекления более 2 м² или ширине створки свыше 900 мм рекомендуется усилитель 2,0 мм. Замкнутое сечение армирующего профиля (квадратная труба) предпочтительнее П-образного: оно обеспечивает крутильную жёсткость, не позволяя раме выгибаться под ветровой нагрузкой, обычной для открытых участков с каменным фасадом.
Количество камер профиля напрямую влияет на теплозащиту. Для капитального каменного дома минимальный стандарт — 5‑камерная система с монтажной глубиной 70 мм. В регионах с суровыми зимами оправданы 6 камер и глубина 76–82 мм: они компенсируют охлаждающий эффект массивной стены, которая долго держит холод.
Стеклопакет под каменные стены: теплосбережение и защита от перегрева
Стеклопакет отвечает примерно за 80 % площади окна, поэтому его выбор прямо определяет, будет ли в помещении тепло и сухо. Каменный дом требует от остекления двух противоречивых качеств: удерживать тепло внутри и не допускать перегрева летом, когда тёмный камень раскаляется на солнце.
Сравнение стеклопакетов
| Параметр | Однокамерный стеклопакет | Двухкамерный стеклопакет |
|---|---|---|
| Формула | 4-16-4 | 4-10-4-10-4 |
| Сопротивление теплопередаче R₀, м²·°С/Вт | ≈ 0,35 | ≈ 0,55 (с И‑стеклом до 0,85) |
| Вес 1 м², кг | ≈ 20 | ≈ 30 |
| Шумоизоляция, дБ | 24–28 | 32–36 |
| Применение в каменном доме | Только остекление веранд, неотапливаемых кладовых | Основное остекление жилых помещений |
Для жилых комнат выбирайте двухкамерный стеклопакет. Его центральное стекло может быть выполнено из И-стекла (низкоэмиссионного). На поверхность напыляется прозрачное покрытие, которое отражает инфракрасное (тепловое) излучение обратно в комнату. Зимой такое окно работает как тепловой экран, не позволяя каменному откосу выхолаживаться и тянуть на себя влагу из воздуха.
На южных фасадах, облицованных тёмным сланцем или гранитом, ставьте мультифункциональное стекло. Оно сочетает энергосберегающее покрытие с солнцезащитным фильтром: пропускает видимый свет, но задерживает до 60 % солнечной тепловой энергии, предотвращая перегрев и защищая каменные откосы от чрезмерного нагрева.
Обратите внимание на «тёплую» дистанционную рамку. Вместо алюминиевой полосы, создающей мостик холода по краю стекла, применяют композитные рамки из полипропилена или термопластичного полимера. Температура на кромке стекла повышается на 2–4 °С, что исключает краевой конденсат и обледенение — критично для морозных регионов с каменными стенами.
Фурнитура и уплотнения — комфорт и герметичность
Фурнитура — это не просто ручка. Это механическая система, обеспечивающая плотный притвор и несколько режимов открывания. В каменном доме, где стена обладает высокой тепловой инерцией, полезны:
- Поворотно-откидное открывание — базовый режим, позволяющий и распахивать створку, и откидывать её на проветривание.
- Микропроветривание (зимнее проветривание) — фиксация створки с зазором 3–5 мм. Спасает от конденсата, когда каменная стена медленно прогревается в межсезонье, а помещение уже отапливается.
- Гребенка (ограничитель открывания) — многоступенчатый фиксатор, позволяющий дозировать поток воздуха без сквозняка.
Уплотнитель EPDM (этилен-пропилен-диеновый каучук) — стандарт качества. Он устойчив к ультрафиолету и сохраняет эластичность при контакте с разогретым до +60 °С тёмным каменным откосом на южной стороне. Проверьте, чтобы уплотнительных контуров было два по периметру створки и один по раме — это гарантирует герметичность даже при сильных ветрах.
Для тяжёлых створок незаменим микролифт — блокиратор провисания. При закрывании он слегка приподнимает створку, разгружая петли и предотвращая трение о раму. Если в доме есть дети, обязательно закажите детский замок (блокиратор ошибочного открывания), который разрешает только поворот, но не откидывание.
Эстетика и интеграция: как «подружить» пластик и камень визуально
Ламинация и коэкструзия
Белый глянцевый пластик может выглядеть инородно на фоне дикого камня. Производители предлагают два способа тонирования:

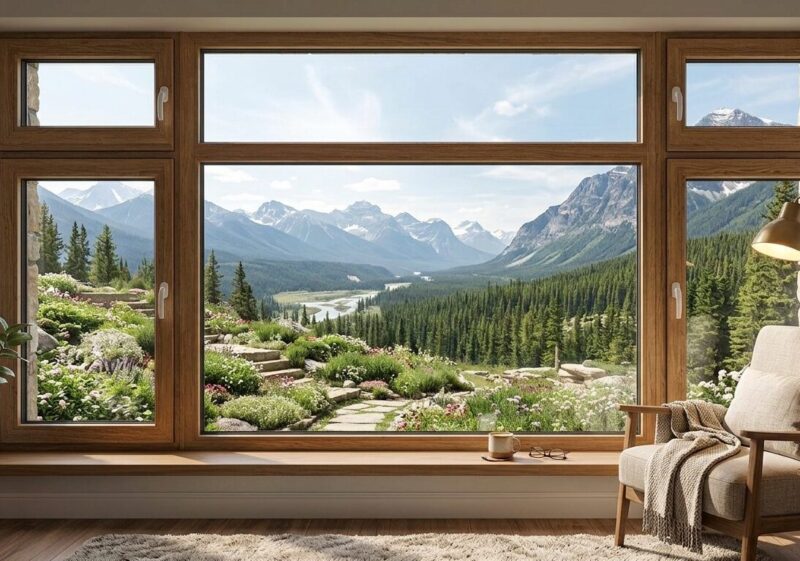

- Ламинация — оклейка профиля декоративной плёнкой. Доступны декоры «под дерево», «камень», «металлик», матовые и текстурные. Плёнка стойка к царапинам и выцветанию. При монтаже в каменный проём следите, чтобы края плёнки не задирались анкерными пластинами.
- Коэкструзия — окрашивание ПВХ в массе. Стойкость цвета абсолютна, мелкие царапины незаметны. Идеально для рустикальных фасадов с бутовой кладкой, где ценится брутальная фактура.
Пример сочетания: серый сланец фасада + профиль «антрацитовый матовый» (коэкструзия) + чёрный уплотнитель. Или травертин + ламинация под светлый дуб с сохранением текстуры дерева. Обрамление окна клинкерной плиткой тёплых тонов хорошо смотрится с кремовыми или бежевыми рамами.
Конструкция створок для каменных порталов
Когда нужно сохранить монументальность каменного проёма и обеспечить максимальное раскрытие, используйте штульповое окно. В нём отсутствует вертикальный импост: активная створка захлопывается на пассивную, и в открытом состоянии проём полностью свободен. Такое решение требует абсолютно точного монтажа — малейший перекос в каменной стене приведёт к затиранию створок. Мастера обязательно выставляют раму по уровню в двух плоскостях и применяют усиленные анкерные пластины через каждые 500 мм.
Монтаж окон в каменный проем: технология «тёплого монтажа»
Срок службы окна в каменном доме на 70 % определяется правильностью установки. Ошибки здесь сводят на нет любые характеристики профиля. Требования изложены в ГОСТ 30971-2012 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам».
Подготовка проема и особенности четверти
Каменный проём бывает двух типов:
- С четвертью — наружная часть стены выступает на 1/4 кирпича (около 60–70 мм), закрывая раму снаружи. Такая конструкция теплее и проще в герметизации.
- Без четверти — прямой проём, характерный для некоторых видов каменной кладки или каркасных перемычек. Здесь наружная гидроизоляция монтажного шва требует особого внимания: применяют внешнюю паропроницаемую ленту и металлический отлив с боковыми заглушками.
Перед монтажом поверхность проёма обеспыливают, при необходимости грунтуют. Выравнивающий слой допускает отклонение не более 3 мм на 2 метра — это жёсткое требование для каменных стен, которые редко бывают идеально ровными.
Узел примыкания по ГОСТ 30971
Канонический «тройной контур» — это гарантия, что в монтажном шве не заведётся грибок и не возникнет промерзание.
| Слой | Материал | Функция |
|---|---|---|
| Внутренний (со стороны помещения) | Пароизоляционная лента | Полная герметизация: не пропускает влажный воздух из комнаты в шов. Клеится на раму и каменный откос. |
| Центральный | Монтажная пена всесезонная, с низким вторичным расширением | Теплозвукоизоляция, заполнение неровностей. Не деформирует раму при расширении. |
| Наружный | ПСУЛ (предварительно сжатая уплотнительная лента) + гидроизоляционная паропроницаемая лента | ПСУЛ расширяется и герметизирует стык, отводя воду. Паропроницаемая лента выпускает остаточную влагу из пены, но не пускает дождь. |
Совет специалиста: после полного высыхания пены (24 часа) обязательно выполняйте зачеканку шва — покройте наружный стык акриловым или полиуретановым герметиком в цвет каменной облицовки. Это создаст дополнительный барьер и придаст узлу аккуратный вид.
Механическое крепление в твердых стеновых материалах
Камень, кирпич, бетон — все эти материалы требуют надёжного крепежа. Два основных варианта:
- Анкерная пластина. Гибкая стальная полоса крепится к раме и к стене дюбелем. Преимущество: отверстие в профиле не сверлится, не нарушается армирование и не создаётся мостик холода. Рекомендованный шаг — 400–500 мм.
- Дюбель по бетону/камню (рамный анкер). Используется, когда пластины неприменимы (например, в очень узком зазоре). Сверлится профиль насквозь, затем бур входит в стену. Важно: после затяжки шурупа отверстие закрывается пластиковой заглушкой.
При любом способе соблюдайте деформационный зазор 15–40 мм между рамой и проёмом. Зазор меньше 15 мм не позволит пене полноценно расшириться и компенсировать подвижки; больше 40 мм потребует дополнительного утепления и закладки брусков.
Отделка проема камнем: внутренние и наружные решения
Внутренние каменные откосы и подоконники
Проблема точки росы. Каменная стена имеет высокую теплопроводность. Если внутренний откос не утеплён, зона конденсации может оказаться прямо на стыке рамы и камня. Отсюда — мокрые углы, плесень, отслоение обоев. Решение: перед облицовкой камнем откос утепляют экструзионным пенополистиролом толщиной 20–30 мм или используют готовые термовкладыши.
Монтаж подоконника из натурального камня. Гранит, мрамор, оникс тяжёлые — до 50 кг/м.п. Их укладывают на усиленное основание (цементную стяжку с опорой на стену) и обязательно оставляют деформационный шов 5–7 мм между задним торцом подоконной доски и рамой. Шов заполняют эластичным силиконовым или акриловым герметиком, чтобы при расширении от солнечного нагрева камень не давил на профиль и не лопнул сам.
При облицовке откоса каменной плиткой или слэбами критична адгезия. Используйте плиточный клей, соответствующий типу камня (цементный для гранита, реактивный эпоксидный для мрамора во избежание высолов). Стык с рамой закрывается штапиком или герметизируется.
Наружное обрамление окна камнем
Снаружи главный враг — вода. Отлив должен быть установлен с выносом не менее 30 мм от плоскости фасадной каменной облицовки, чтобы капли не стекали по декоративной кладке.
Обязательно заведите боковые края отлива под каменный наличник и нанесите герметик. Ни в коем случае не перекрывайте дренажные отверстия в раме — они нужны для выхода влаги из фальца.
Облицовка фасадной клинкерной плиткой или каменными наличниками выполняется после завершения монтажа окна и герметизации шва. Плитку клеят на армирующую сетку, заведённую на торец проёма, с разбежкой швов, чтобы не совпадали с углами окна.
Москитная сетка — не забудьте подобрать цвет каркаса в тон каменной облицовке или раме, чтобы она не выбивалась из общей картины.
Проверка и приемка: показатели качества и энергоэффективности
Принимая работу, не полагайтесь только на внешний вид. Проверьте:
- Теплотехнические характеристики. Для смонтированного блока коэффициент теплопередачи (U-value) должен быть ≤ 1,0 Вт/м²·°С (что соответствует сопротивлению теплопередаче R₀ ≥ 1,0 м²·°С/Вт). В суровых климатических зонах требуют U ≤ 0,8 Вт/м²·°С. Проверяется протоколами испытаний или тепловизором.
- Работу притвора. Положите лист бумаги между створкой и рамой, закройте окно. Если лист вытягивается с заметным усилием — притвор отрегулирован правильно.
- Геометрию. Разница диагоналей рамы не более 2 мм. Отклонение от вертикали и горизонтали — не более 1,5 мм на 1 м.
- Целостность уплотнителей и покрытий. Уплотнители должны лежать ровно, без волн; плёнка ламинации без пузырей и отслоек.
Типичные ошибки при остеклении каменных домов
- Отказ от армирования ради экономии. Даже в каменной стене нагрузка на профиль велика. Без стального вкладыша через 2–3 года рама поведёт, створки перестанут закрываться.
- Игнорирование пароизоляционного контура. Пена, открытая влажному комнатному воздуху, как губка впитывает воду, зимой промерзает и разрушается. Шов теряет герметичность.
- Жёсткое приклеивание каменного подоконника к раме без деформационного шва. При нагреве камень расширяется и либо лопается по клеевому шву, либо выгибает раму, нарушая притвор.
- Задувание пены без ПСУЛ. Пена, оставленная под открытым солнцем, за месяц желтеет и превращается в труху. Ультрафиолет и влага — убийцы незащищённого монтажного шва.
- Неправильный узел примыкания к каменной облицовке. Если каменный наличник «намертво» приклеен к раме и к фасаду, а деформационный шов не сделан, первая же жара вызовет трещины в плитке.
Заключение
Грамотно выбранный ПВХ-блок с армированием и тёплым стеклопакетом, смонтированный с соблюдением принципов тёплого монтажа и правильно отделанный камнем, служит 40–50 лет без потери эстетики и теплозащиты. Ключ к успеху — неразрывная связь трёх элементов: качественного изделия, профессиональной установки по ГОСТ 30971 и корректного узла обрамления. Если вы ищете бригаду для такого тандема, убедитесь, что они понимают разницу между проёмом с четвертью и без, знают, зачем нужен ПСУЛ, и всегда оставляют деформационный зазор под каменным подоконником. Тогда окна станут украшением вашего каменного дома, а не источником проблем.
